全世界的所有桥梁均可分为四类:梁桥、拱桥、斜拉桥以及悬索桥。所有这些主要的桥梁类型几乎都与人类文明一样古老。部分原始形式的桥梁,均是在千百年前就被人类建造。然而,今天更复杂和多功能的桥梁形式的演变可以追溯到不同时期的各种建筑材料的引入。那么斜拉桥和悬索桥有什么区别呢?
斜拉桥 ,又称斜张桥,是将桥面用许多拉索直接拉在桥塔上的一种桥梁,是由承压的塔,受拉的索和承弯的梁体组合起来的一种结构体系。其可看作是拉索代替支墩的多跨弹性支承连续梁。其可使梁体内弯矩减小,降低建筑高度,减轻了结构重量,节省了材料。

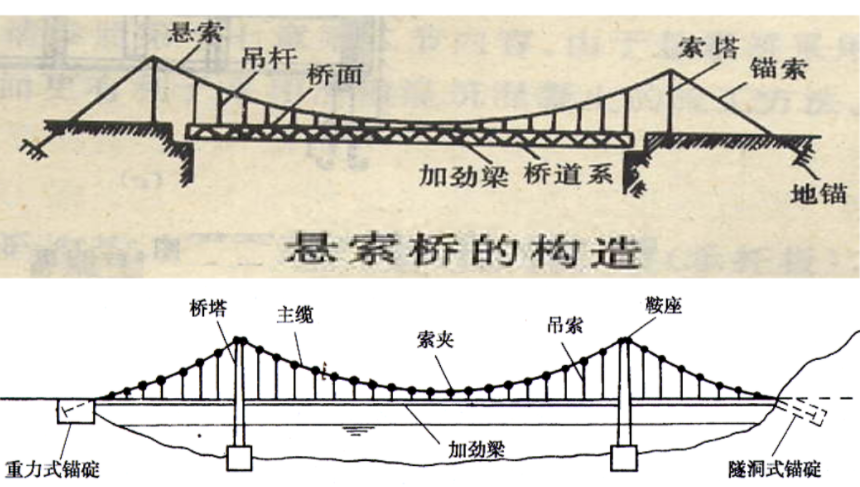

悬索桥,悬索桥(吊桥)指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。其缆索几何形状由力的平衡条件决定,一般接近抛物线。从缆索垂下许多吊杆,把桥面吊住,在桥面和吊杆之间常设置加劲梁,同缆索形成组合体系,以减小活载所引起的挠度变形。
斜拉桥和悬索桥的区别
悬索桥和斜拉桥同属大跨度桥。
1、从使用方面来讲:斜拉桥是超静定结构,其稳定性较静定结构的悬索桥要好,世界上有过很多悬索桥因在大风下发生共振而垮塌的事件。
斜拉桥可以连续做成好几跨,但悬索桥做成几跨在技术上有难度,目前世界最大三塔双跨悬索桥是中国在建的泰州长江大桥,单跨1080m。
悬索桥必须有锚碇,如果所在河流非常宽,而悬索桥达不到这样的跨度,则锚碇就要放置在河流中,这样会严重影响水流,威胁到航运。
2、从结构受力方面说:跨度很大时悬索桥的受力比斜拉桥要更加合理,所以能做到更大跨度,因为斜拉桥跨度过大时,为使拉索受力不至于过大,就必须加高桥塔高度,桥塔高度肯定不可能无限加高;斜拉桥拉索会对桥身有水平方向的作用力,这就加大了对桥身强度的要求,而悬索桥就没这一情况。
3、从经济方面说:据相关研究显示在跨度300-1000米时用斜拉桥更经济,而在跨度超过1000米时用悬索桥更经济。
